中文 4通道UHF調理單元，可同時連接4路UHF傳感器，用于GIS現場測試
提供4路低噪聲超聲波前置放大器，及超聲波傳感器有效解決現場GIS及變壓器測試干擾問題

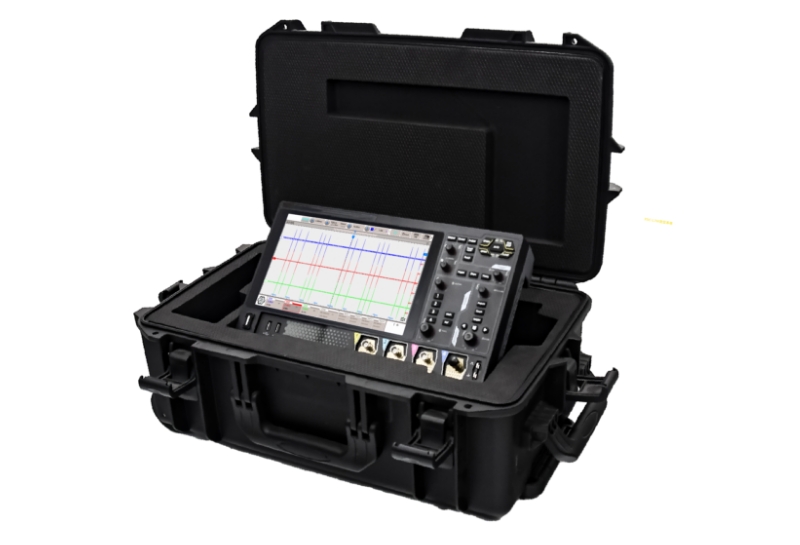

采用高速數字存儲示波器，可分析特高頻及超聲波信號的波形細節和時域特征，并對局放源進行精確定位分析
利用聲電聯合檢測技術，可對局放源進行準確定位分析，定位精度高
提供高通、低通、帶通可控，增益可控，便于分析信號周期特性及定位分析
便攜式設計，便于現場測試或?qū)嶒炇沂褂?/p>
| 采樣主機 | |
| 系統采樣率 | 4Gs/a/s |
| 系統模擬帶寬 | 800MHz |
| 存儲深度 | 500Mpts |
| 檢測通道數 | 4 |
| 顯示方式 | 10.1英寸多點觸控電容屏 |
| 特高頻信號調理器 | |
| UHF通道數 | 4通道 |
| 濾波器 | 高通、低通、帶通可選 |
| 增益 | 低增益、高增益可選 |
| 供電方式 | 7.4V鋰電池供電 |
| 接口 | BNC |
| 特高頻傳感器 | |
| 檢測帶寬 | 300MHz~1500MHz |
| 等效高度 | >10 |
| 前置超聲放大器 | |
| 帶寬 | 20kHz~1200kHz |
| 增益 | 20dB、40dB可調 |
| 輸入方式 | 單端、差分可調 |
| 供電方式 | 7.4V鋰電池供電 |
| 接觸式超聲波傳感器 | |
| 檢測帶寬 | 20kHz~300kHz |
| 工作環境 | |
| 工作溫度 | -10~50℃ |
| 環境濕度 | ≤85%RH，無結露 |

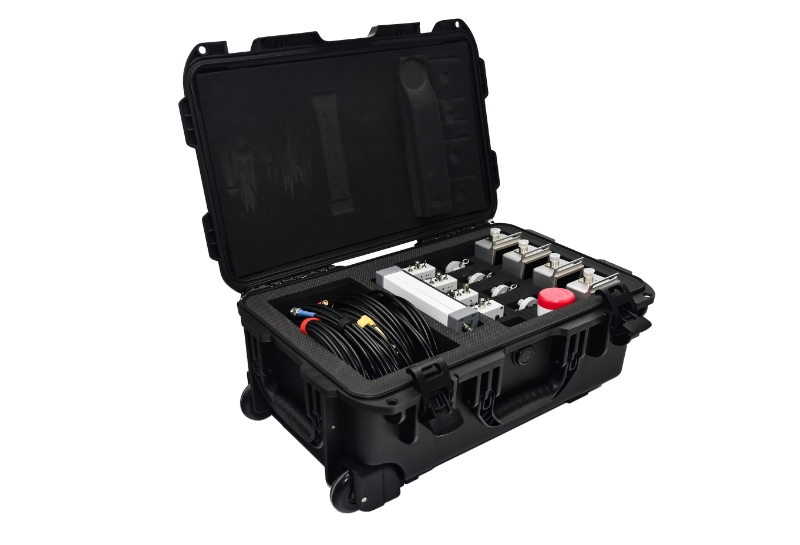

| 以標準紙箱包裝 | |
|---|---|
| 高速示波器 | 一臺 |
| 特高頻傳感器 | 四個 |
| 特高頻信號調理器 | 一個 |
| 超聲前置放大器 | 四個 |
| 接觸式超聲波傳感器 | 四個 |
| 專用連接線 | 一套 |
| 安全防護箱 | 二只 |
